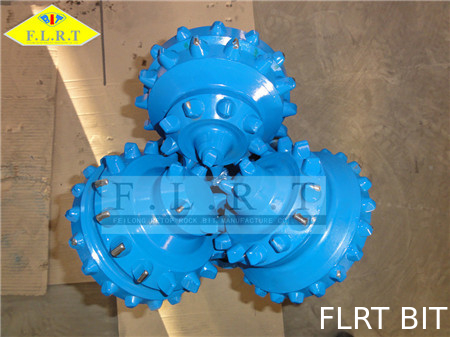

13 5/8インチの承認されるTriconeローラー・ビットの補強されたゲージの保護ISO 9001

13 5/8" FSG515GのTCIビット、密封された軸受、Triconeローラー・ビット、補強されたゲージの保護

製品仕様書

ビット サイズ:13の5/8インチ（346.1mm）

IADC:515

シリーズ:FSG

歯のタイプ:（TCI）炭化タングステンの挿入物

関係:6 5/8インチAPI REG PIN

ノズル:3つのジェット機の（側面の）ノズル

利用できるサイズ

3 7/8inchから36inchへの

適用のための推薦された鋭い変数

上記の図表は入手しやすいサイズおよびタイプを表します、私達はこのリストで現われない削岩用ビットをの他のサイズそしてタイプ作り出します。より多くの情報のための私達に連絡して下さい。

ローラーの円錐形ビット円錐形の設計

3つの円錐形にすべて同じ形があります但し例外としては第1円錐形にやりポイントがあります。円錐形の設計で、決定されるべき基本的な要因の1つはジャーナルまたはピン角度です。ジャーナル角度はジャーナルの軸線と横の間で形作られます。一緒に合う3つの円錐形がすべてジャーナル角度ビットの外の輪郭を指定するので。特大角度の使用は円錐形の直径を高め、柔らかい形成ビットのために最も適しています。これが円錐形のサイズを増加するがビット ドリルにゲージの穴を保障するために、ゲージの先端は内部持って来られなければなりません。

ジャーナル角度に影響を与える1つの重要な要因は（1の円錐形の歯の頂上が他の溝に拡張する）すなわちのある程度間隔です一致するか、またはinterfit。interfitの量はビット設計の複数の面に影響を与えます。

1. それは歯の深さのための高められたスペース、軸受けのためのより多くのスペースおよびより大きい円錐形の厚さを可能にします
2。従ってそれは溝の機械的清浄を可能にしま、ビット バリングを防ぐのを助けます
3。それは1つの円錐形が穴の中心を渡って効果の芯を取ることを防ぐために伸びることができるようにスペースを提供します
4。それは円錐形の滑りを高めることによって円錐形の切断行為を助けます。
